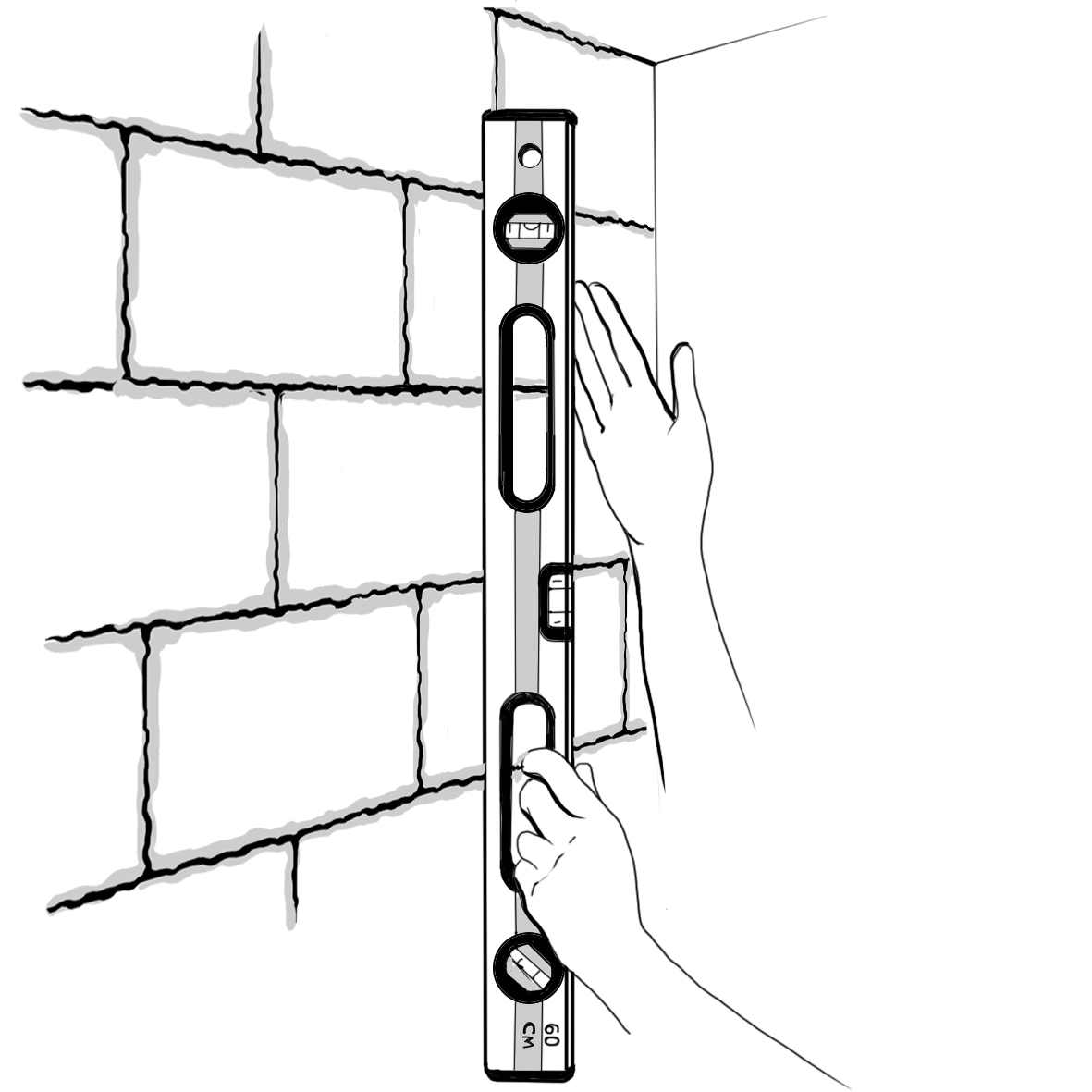

Системы дополнительной звукоизоляции AcousticGyps Basic монтируются на ровные перекрытия стен и перегородок! Допускается незначительные отклонения и неровности, не превышающие 10 мм на метр поверхности, если отклонения больше допустимой величины, стоит произвести выравнивание плоскости при помощи штукатурной смеси. Если на защищаемой поверхности проходят инженерные коммуникации (электропроводка, трубы водоснабжения/отопления) рекомендуется утопить их в стену (уложить в проштробленные каналы).

Важно!!!

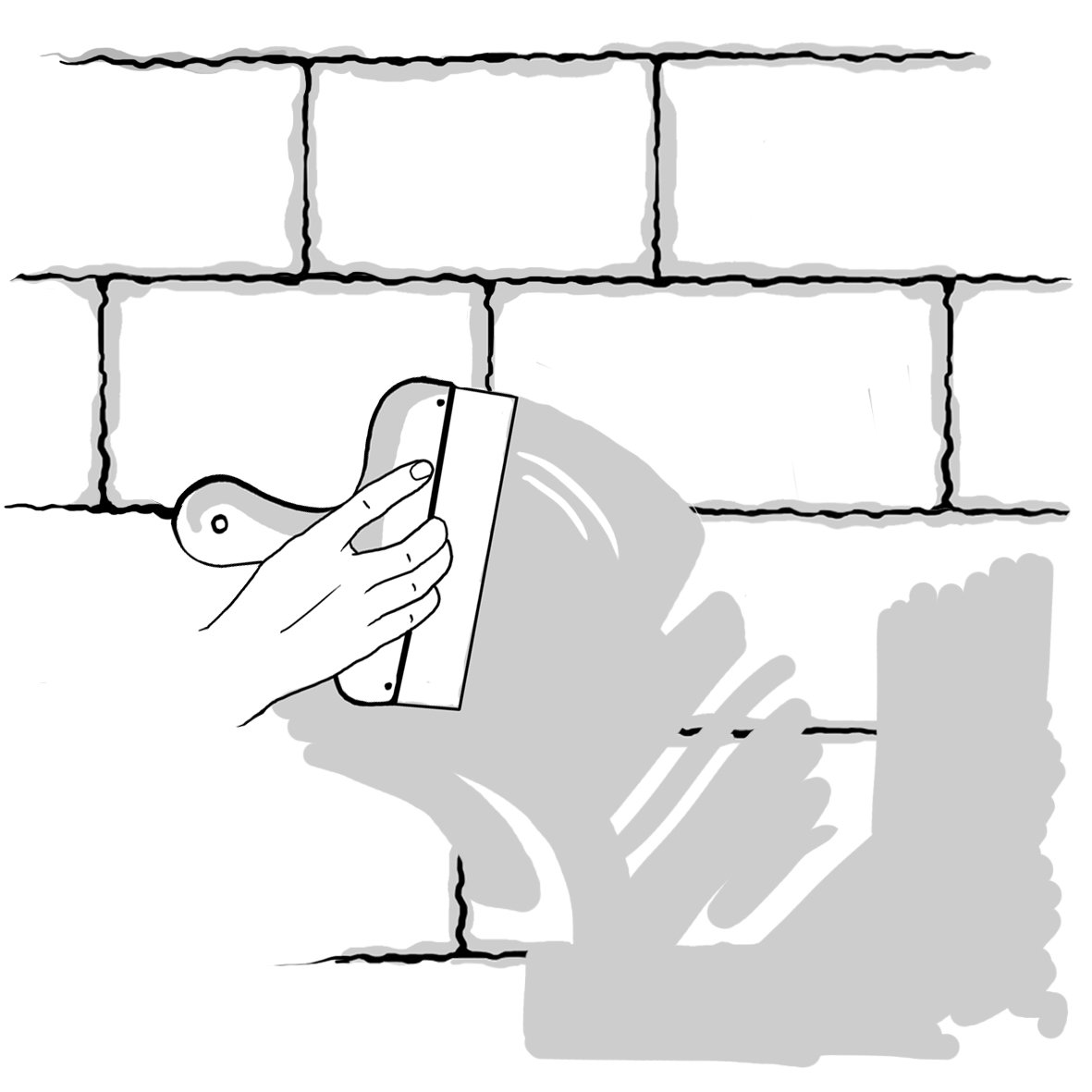

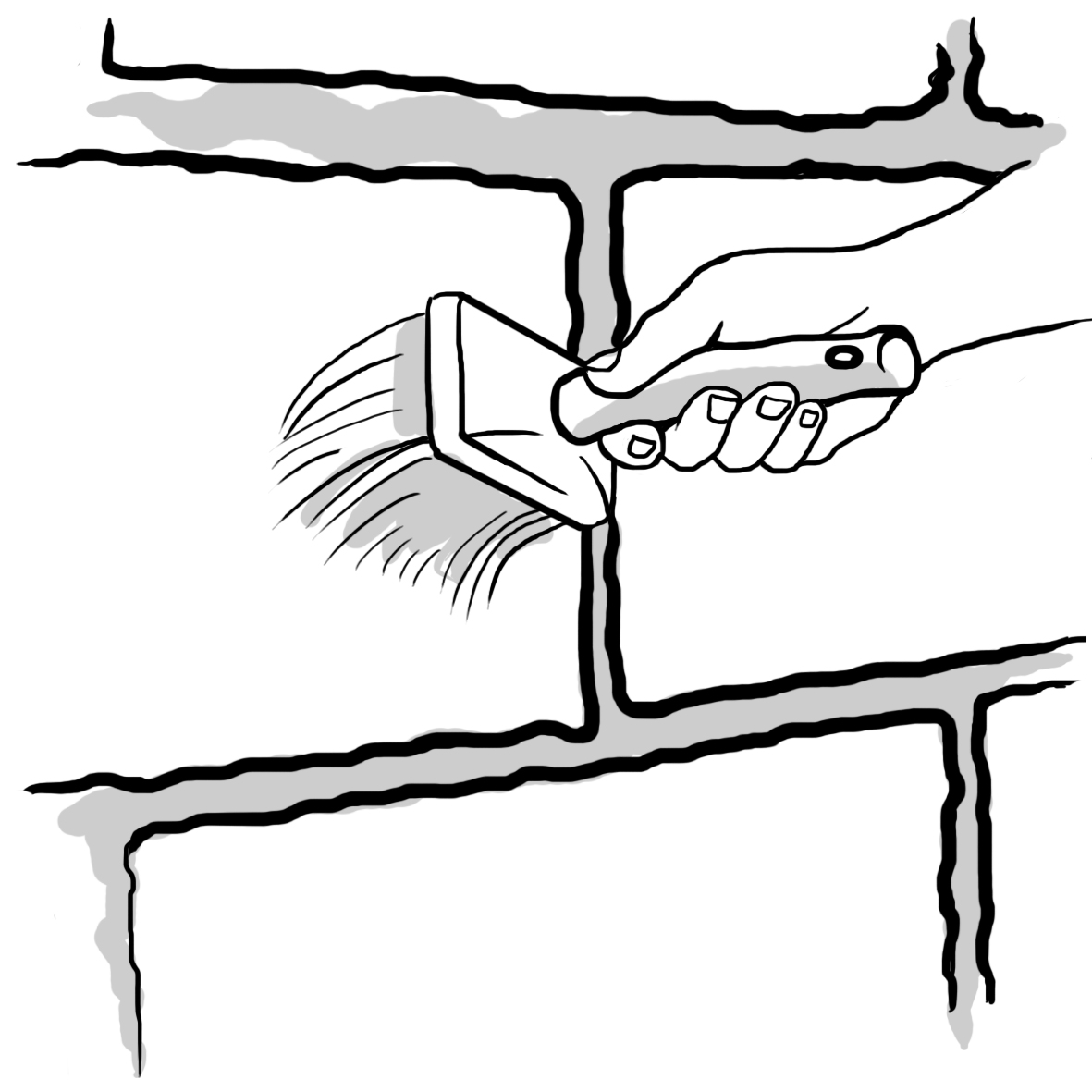

• Перед монтажом звукоизоляции необходимо обследовать защищаемую поверхность и устранить все трещины, отверстия и зазоры при помощи штукатурной смеси либо виброакустического герметика Sonetic.

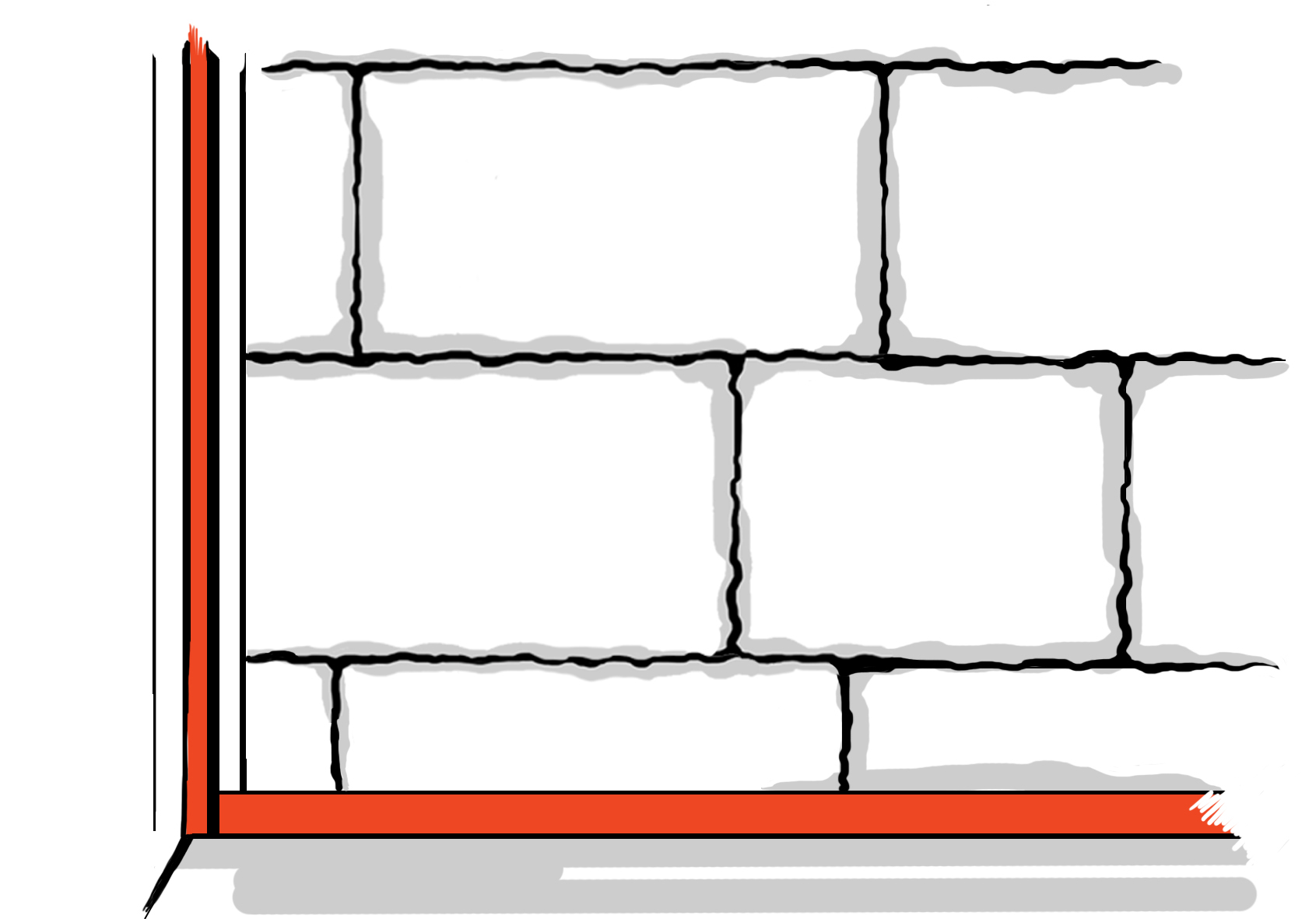

По периметру звукоизолируемой стены с помощью виброакустического герметика Sonetic проклеивается демпферная лента AcousticGyps Band в два слоя.

Важно!!!

• Торцы сэндвич-панелей AcousticGyps Basic и финишный лист ГКЛ обязательно должны примыкать к смежным стенам через демпферную ленту AcousticGyps Band.

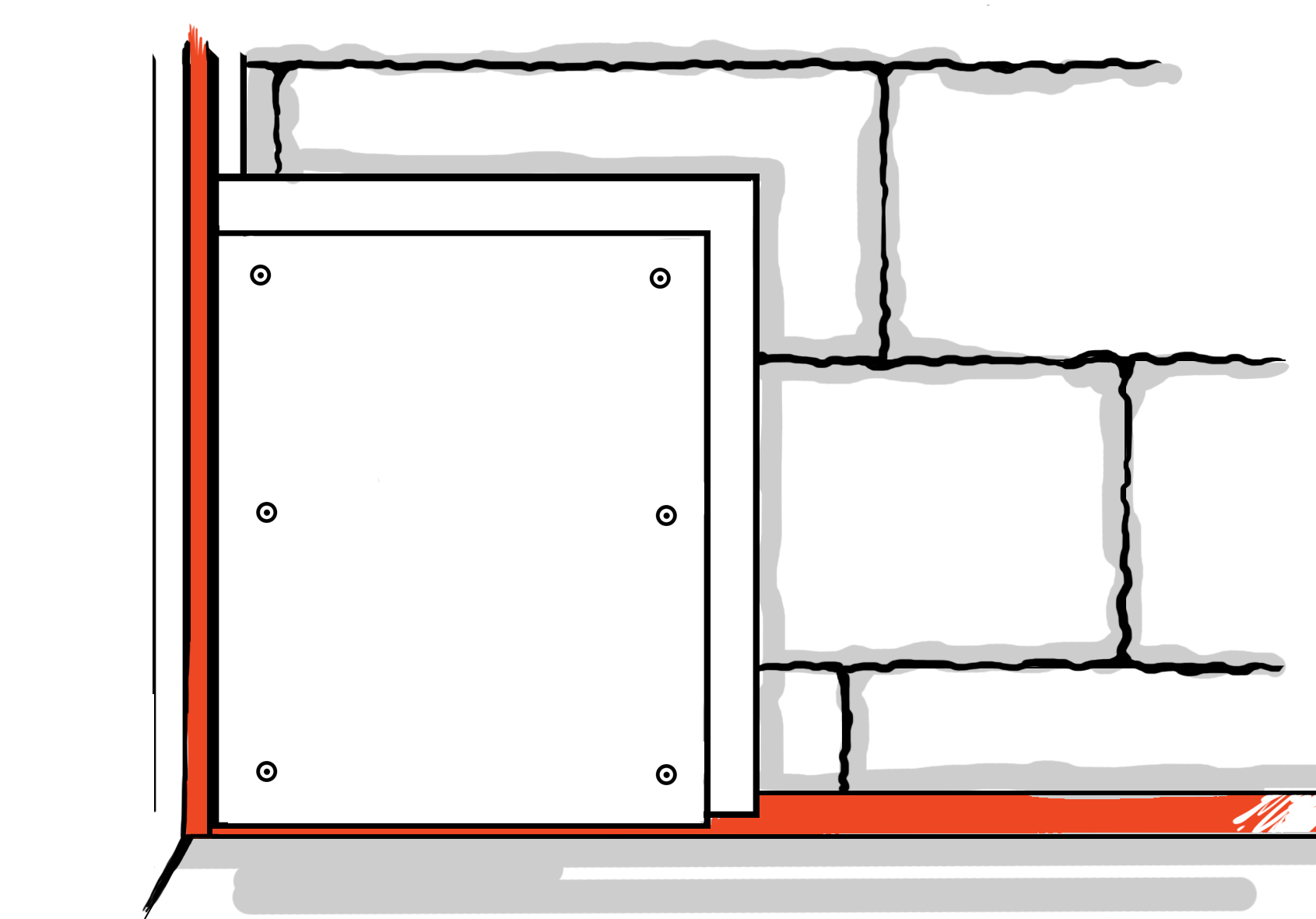

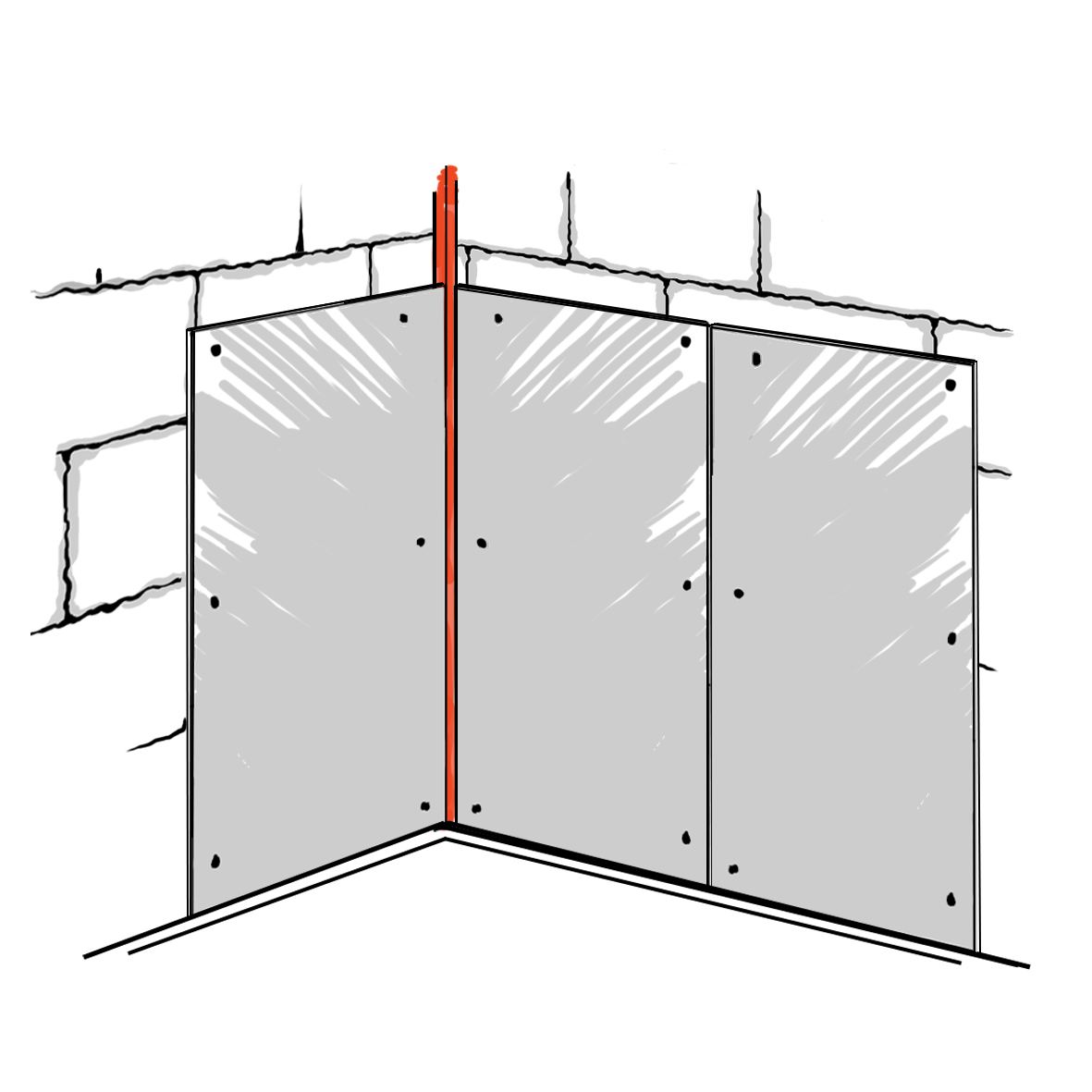

Сэндвич-панели следует монтировать слева направо. Для первой панели необходимо произвести обрезку фальцев (гребней) по длинной и короткой стороне, для последующих панелей первого ряда фальцы обрезаются только по длинной стороне.

Крепление панели к потолку происходит в следующей последовательности:

• подготовленную панель прикладывают к защищаемой поверхности;

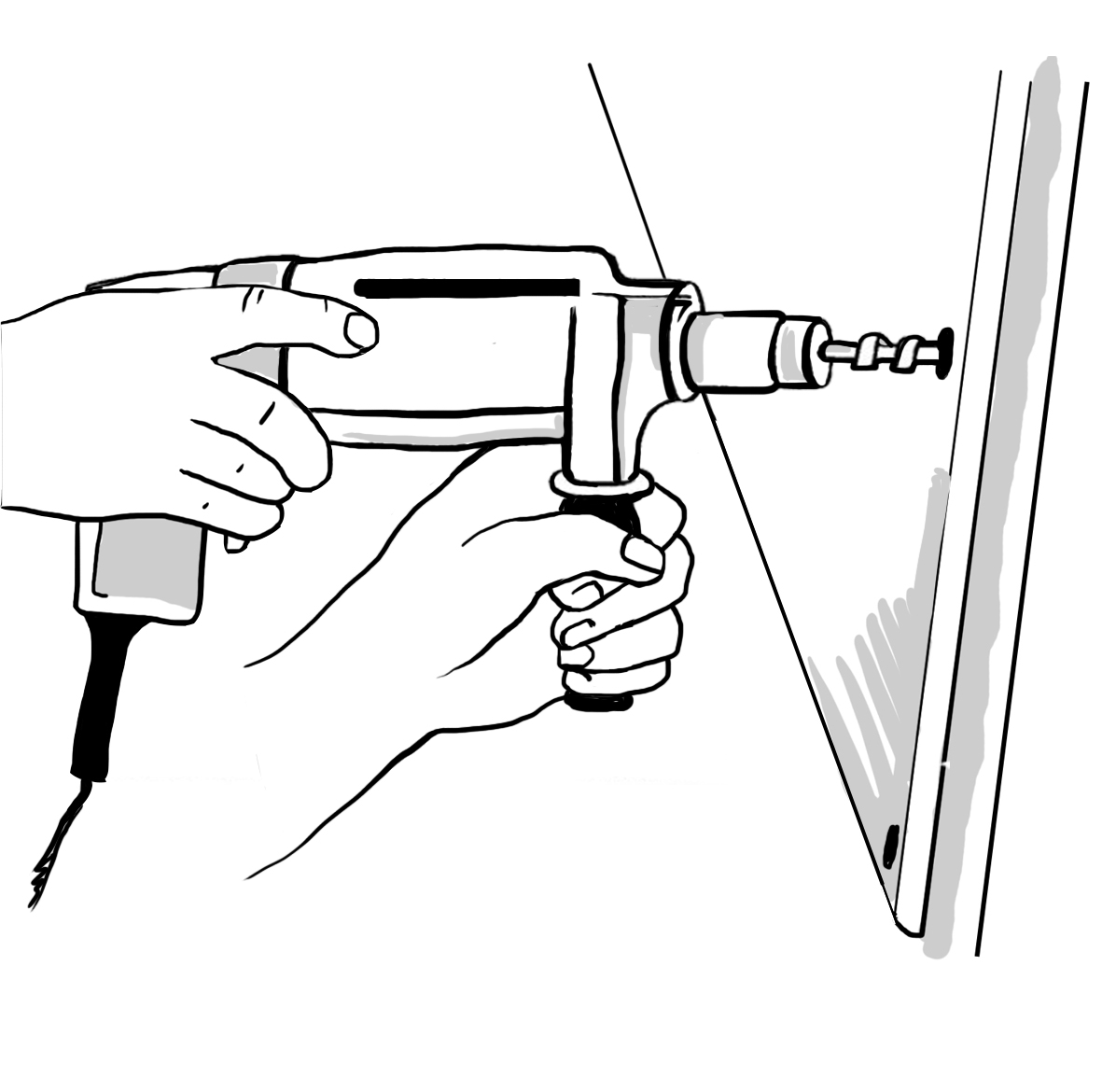

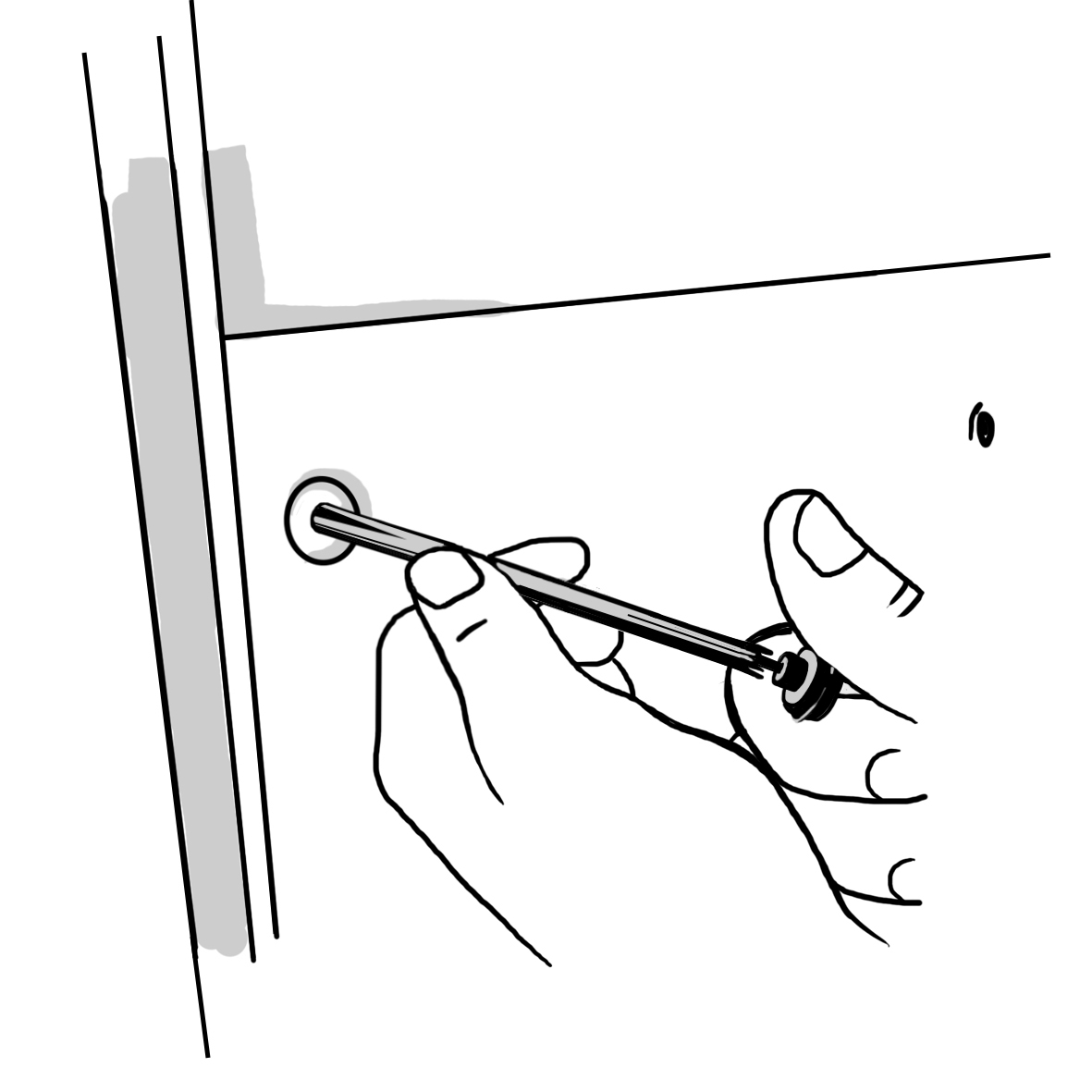

• через шесть отверстий, расположенных в панели, сверлятся отверстия в перекрытии буром d=6мм, глубиной 60мм в поверхность стены - в отверстия по краям панели вставляются предварительно подготовленные крепежные элементы (на шуруп одевается металлическая конусная шайба, следом идет виброузел из EPDM резины. Шуруп ввинчивается в пластиковый дюбель на несколько оборотов).

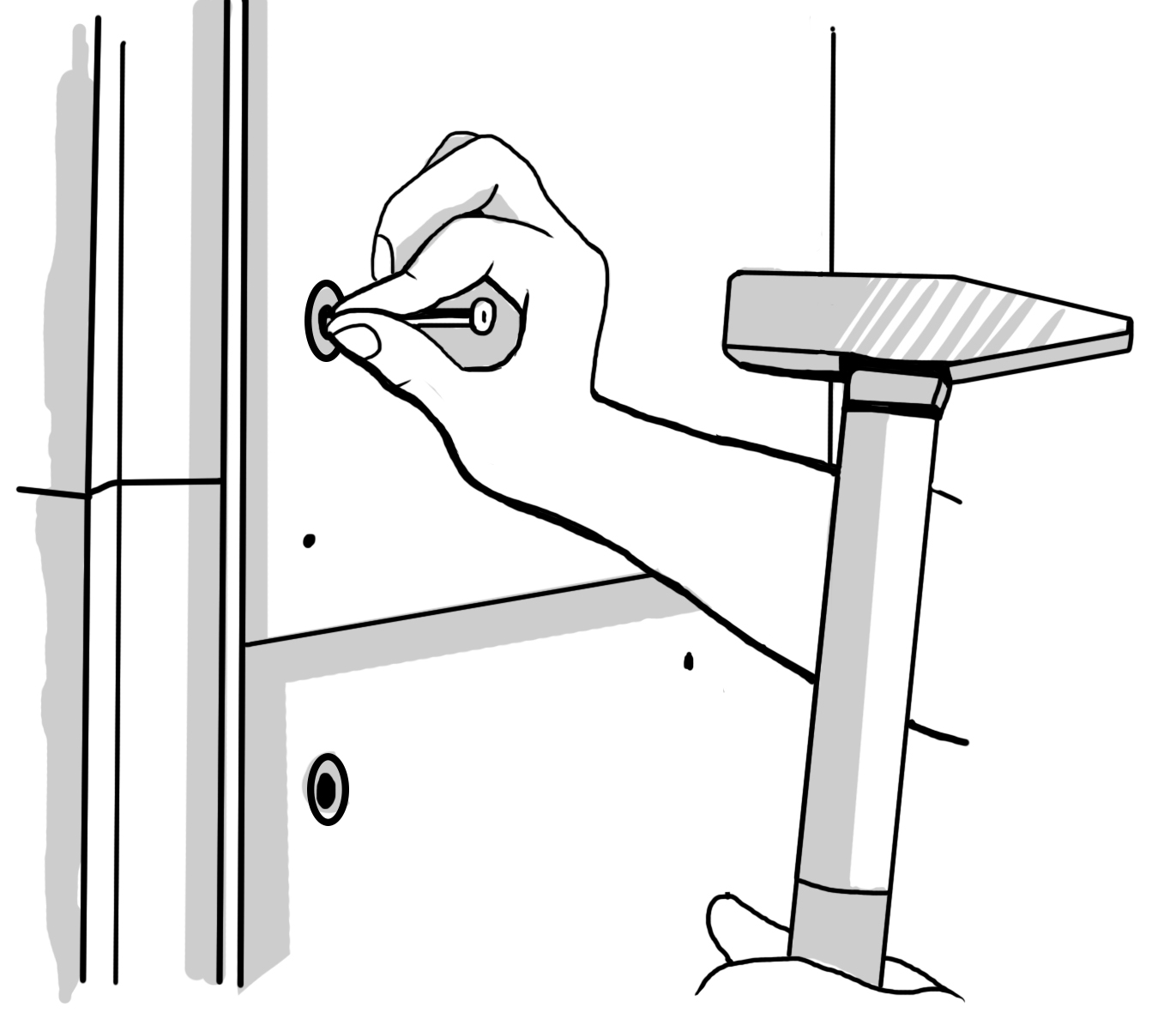

• крепежный элемент забивается в просверленное отверстие молотком, и закручивается до упора при помощи отвертки или шуруповерта.

Важно!!!

• Крепление панелей осуществляется исключительно через виброизолирующие узлы.
• Если при монтаже последнего ряда у панели не требуется подрезка, и остается паз, то его следует закрыть полосой из ГВЛ или ГКЛ толщиной 10мм, полоса прикручивается к панели саморезами ТС-ГВЛ 3.9х25.
• Для крепления целой панели к стене достаточно использовать шесть отверстий по краям, при подрезке панели используются все доступные отверстия.
• Для крепления целой панели к потолку необходимо использовать все восемь отверстий.
• Не использованные монтажные отверстия в панелях необходимо заполнить виброакустическим герметиком Sonetic.

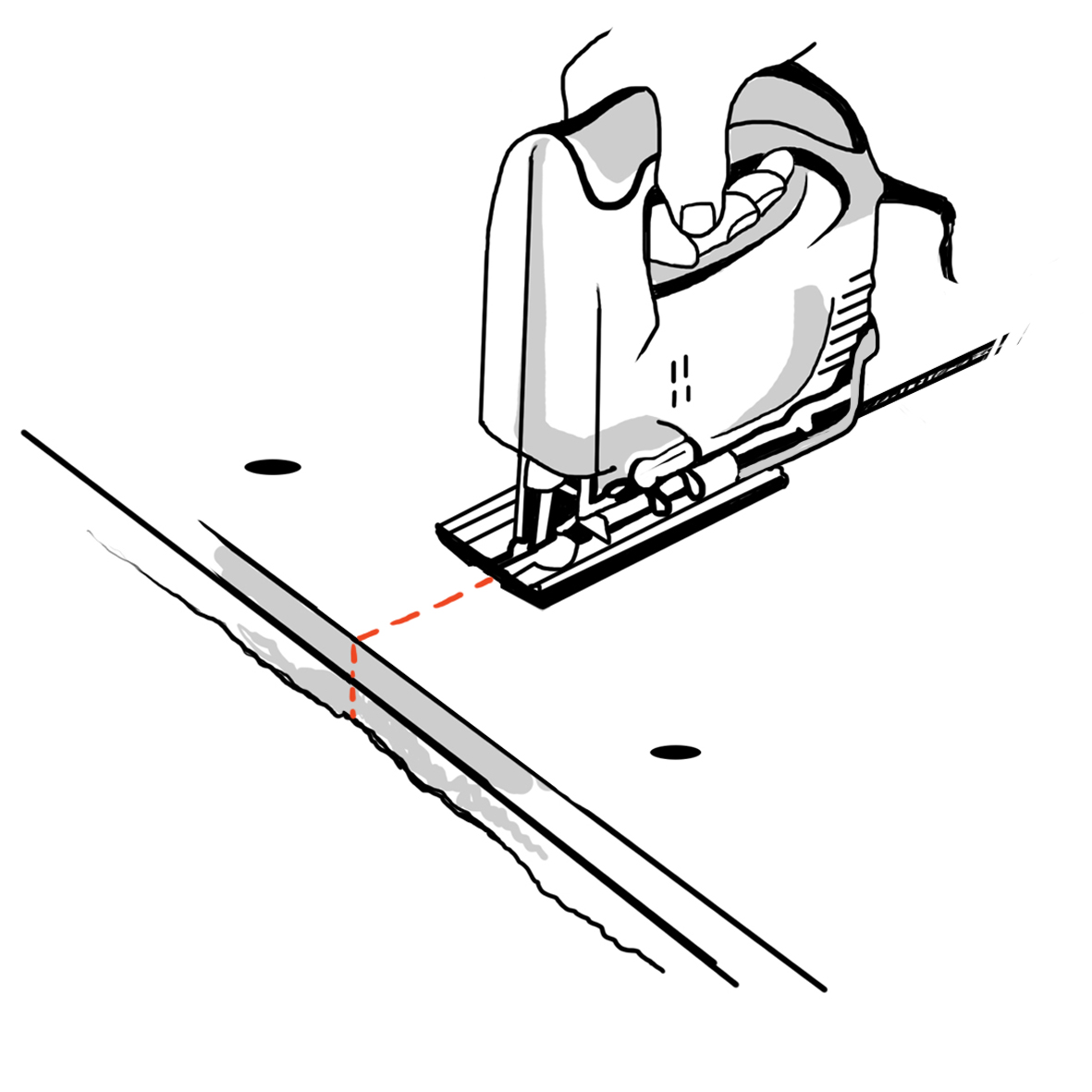

Гипсоволокнистая основа панелей режется электролобзиком, вата подрезается ножом. Панель лежит ватой вниз, ее режут лобзиком.

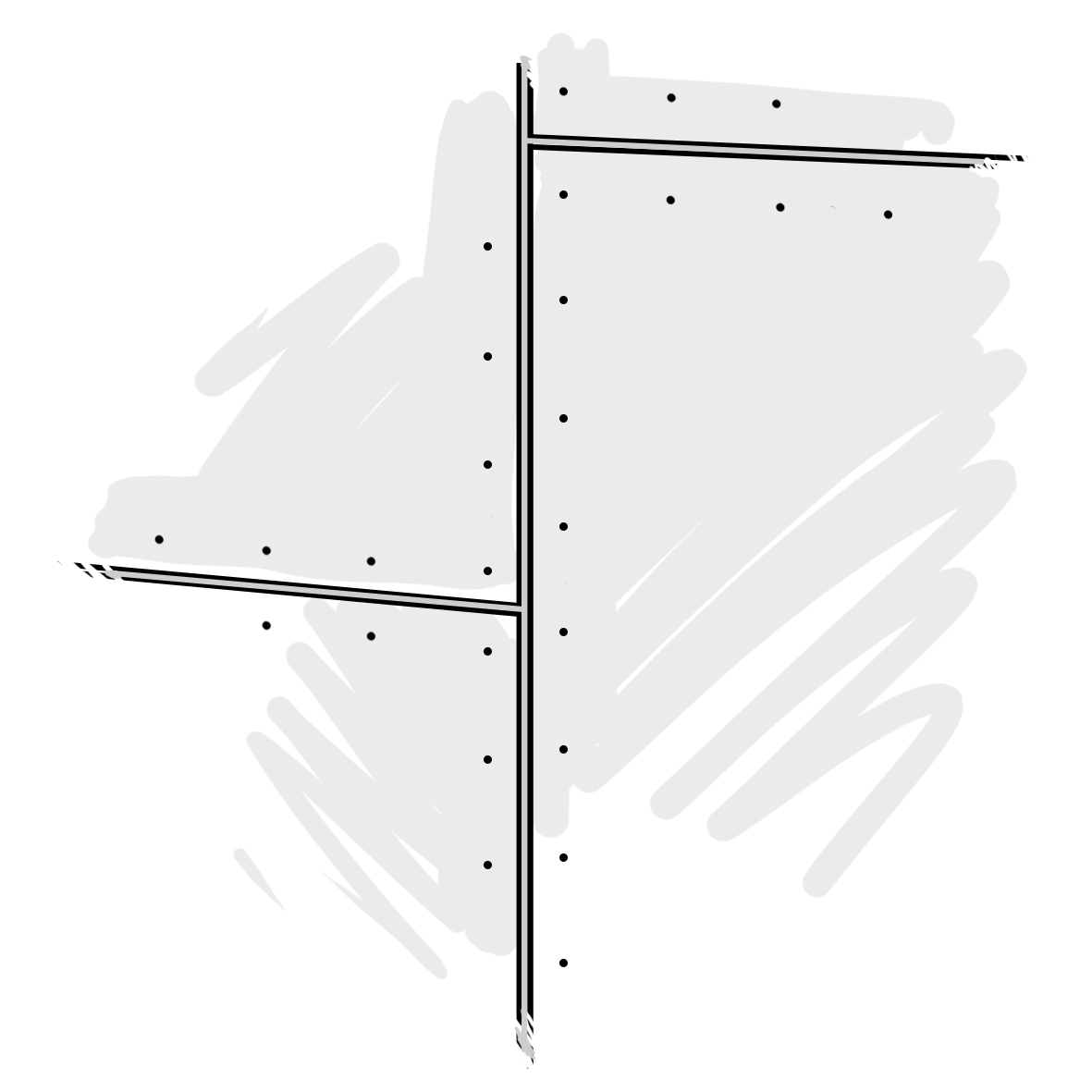

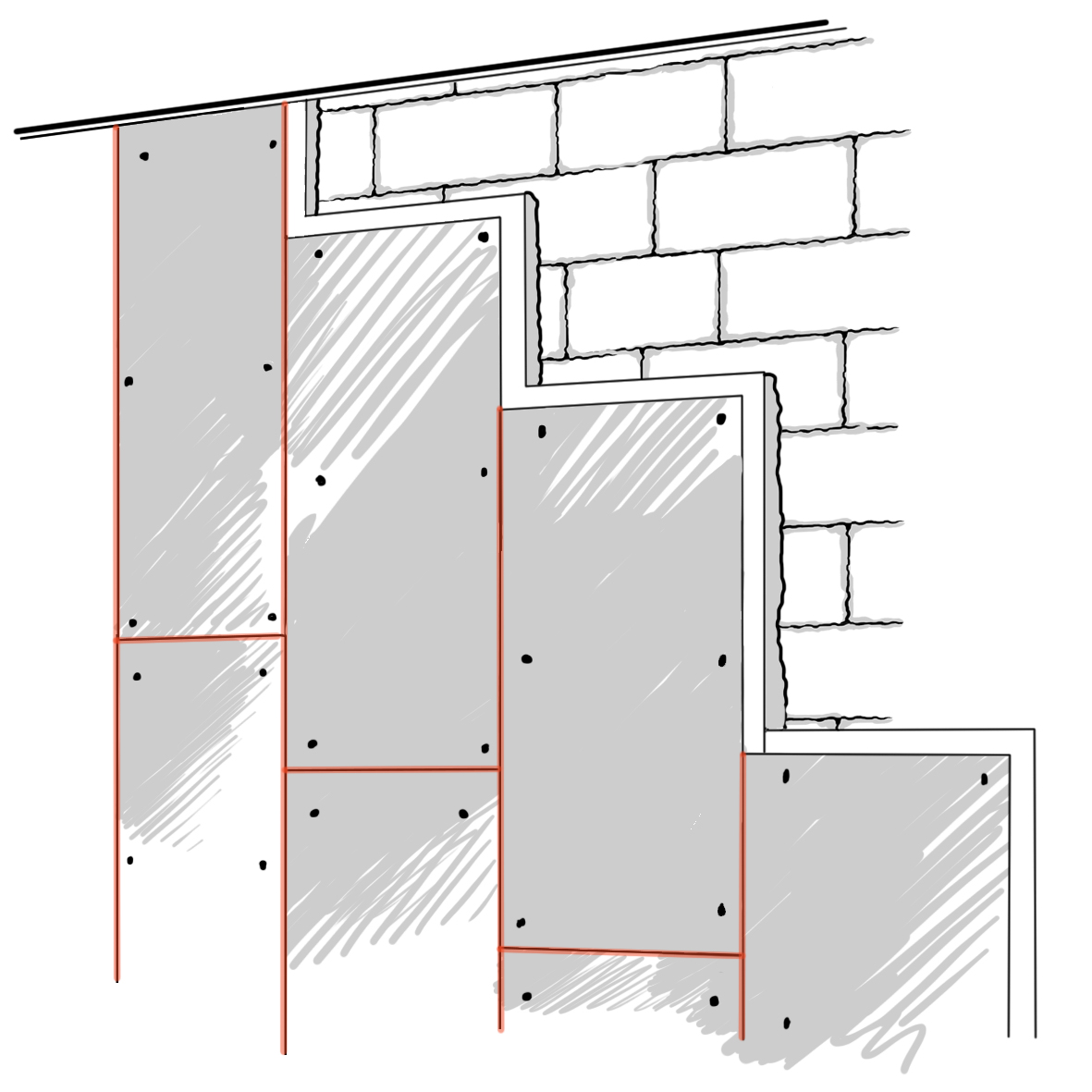

Панели стыкуются между собой при помощи фальцового соединения. Фальцовые кромки соединяются при помощи саморезов ТС-ГВЛ 3.9х25 с шагом 150мм. Монтаж панелей осуществляются с разбежкой поперечных стыков соседних рядов.

Важно!!!

• Смещение поперечных стыков панелей должно составлять не менее 250мм.
• После завершения монтажа сэндвич-панелей AcousticGyps Basic, все стыки между панелями и виброузлы заполняются виброакустическим герметиком Sonetic.

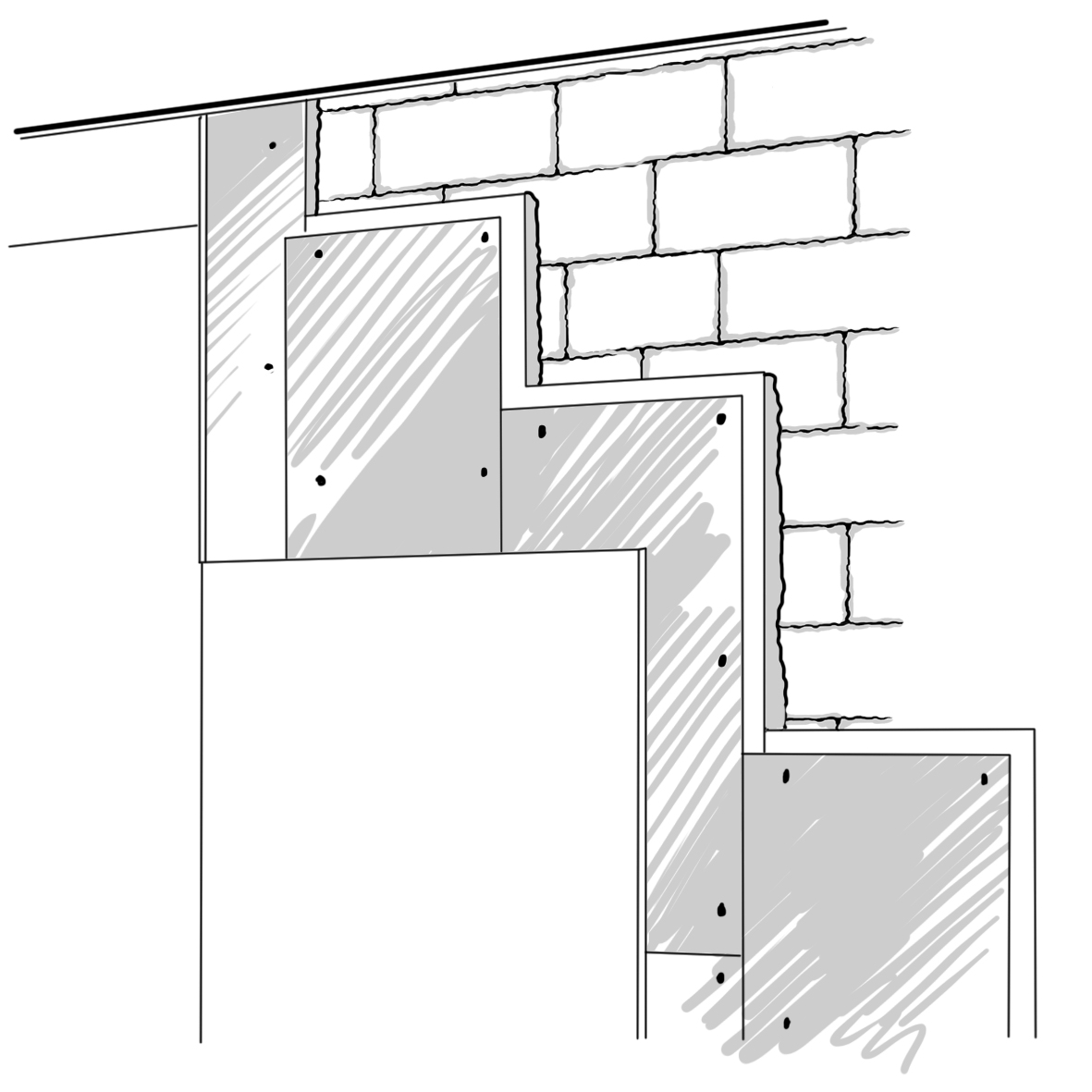

Поверх сэндвич панелей устанавливается финишный лист гипсокартона AcousticGyps. Фиксация ГКЛ к панелям осуществляется с помощью саморезов ТС-ГВЛ 3.9х25. Шаг саморезов по вертикали - 200мм, по горизонтали – 400мм.

Важно!!!

• Саморезы не должны попадать в виброузлы!

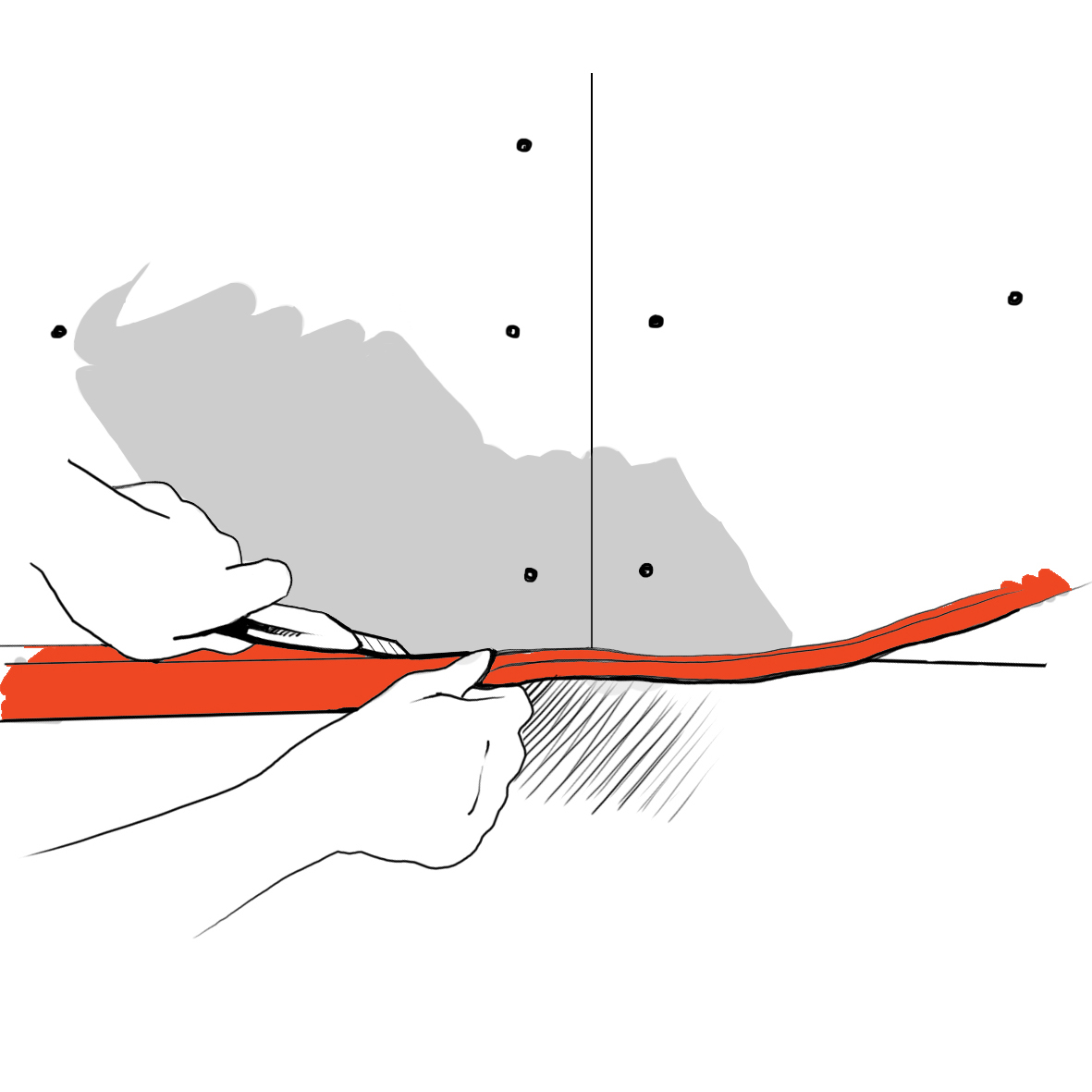

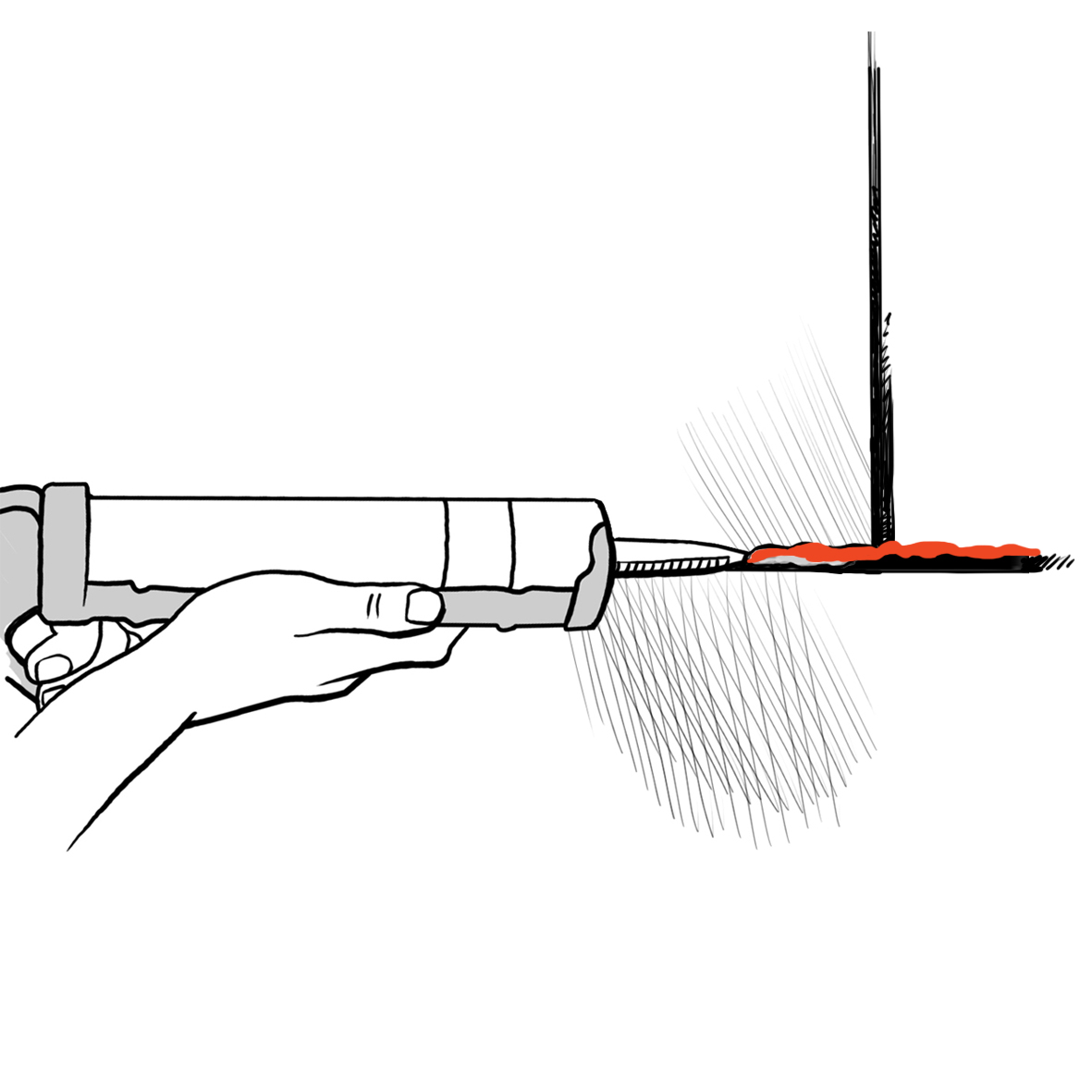

После монтажа финишного листа ГКЛ выступающую по периметру ленту AcousticGyps Band срезают под углом, образовавшийся зазор заполняется герметиком Sonetic.

Звукоизоляционная система AcousticGyps Basic готова к финишной отделке!
